一、總體架構

  野戰防疫防護隊戰備庫房信息化管理系統的總體設計利用視頻監控、環境監控、射頻識別技術和有效期自動提醒功能, 實現了戰備庫房物資的動態管理和監控, 以期以最少的人工成本投入, 保證戰備物資最佳的待用狀態和快速的調配功能。

  戰備庫房信息化管理系統由系統軟件和硬件兩部分組成。其中, 系統軟件包括基礎管理模塊、規則管理模塊、標簽管理模塊、入庫管理模塊、出庫管理模塊、安全庫存預警模塊、效期預警模塊、庫齡預警模塊、溫濕度預警模塊、盤點管理模塊、計量質控模塊、庫存調整模塊、安防視頻監控模塊、文檔管理模塊、大屏看板模塊、報表管理模塊。

  系統架構如下圖所示：

  硬件系統用于支撐軟件平臺應用，含數據采集設備1套、核心服務器設備1套、視頻監控設備1套、環境監控設備1套、辦公設備1套、機房及網絡基礎設施1套、貨架1套。

  二、主要內容

  (1)作業流程

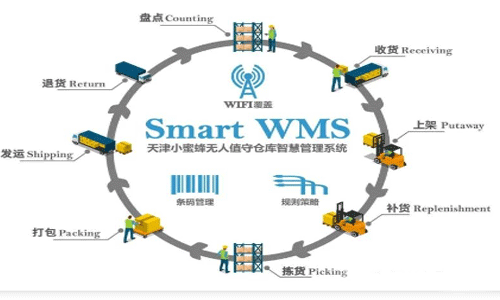

  作業流程主要包括入庫、出庫、盤點、庫存調整、質檢等。

  1) 入庫

  核化生裝備藥材或其他通用保障物資到達戰備庫房后，作業人員根據送貨單信息，進行物資實物驗收。物資卸在指定區域，驗收完成后，對于驗收合格的物資進行驗收賦碼，將對應二維碼標簽貼在物資上，準備收貨。收貨作業人員掃描物資條碼識別物資，系統根據物資上架規則自動分配貨位，進行收貨操作。收貨完成后，上架作業人員掃描物資條碼，按照系統分配的庫位，上架物資。支持多種類型的入庫任務，包括但不限于調撥入庫、歸還入庫、維修入庫、退貨入庫等。

  2) 出庫

  系統下發出庫任務后，系統將出庫任務拆分后，分配給各個小組的成員，小組成員在收到揀貨任務后，按照系統指引，將指定物資從指定庫位取下，然后搬運到指定集貨區域，等待出庫。待各小組物資到位、物資齊套后，開始裝車出庫。

  支持物資按先進先出、緊急優先等策略出庫。支持多種類型的出庫任務，包括但不限于調撥出庫、領用出庫、退貨出庫、維修出庫等。

  3) 盤點

  支持指定條件觸發或者操作人員自發發起盤點計劃，支持按特定維度限定盤點范圍，支持動態盤點及靜態盤點，支持按小組及人員分配盤點任務。支持復盤。盤點結果由管理人員審核后庫存調整才能生效。

  4) 庫存調整

  支持庫內的物資信息調整，包括移庫、損益、報廢等功能。

  5) 質檢

  支持設置按物資維度設置質檢周期，到期后必須進行計量質控，如發現質控不合格品，需采取維修保養或報廢銷毀處理。

  2. 功能要求

  主要功能包括：

  支持對上游系統下發的訂單任務進行分解，按小組并行執行庫內作業。

  各組操作員通過PDA接收系統下發的任務，包括出入庫任務、盤點任務、調撥任務、移庫任務、質檢任務等。

  實時查看各任務運行進度、狀態信息，支持對數據實時監控及統計分析，包括人員操作效率分析、庫位利用率分析、物流瓶頸分析等。

  具有基礎信息的管理功能，主要包括裝備信息、藥品信息、耗材信息、容器及裝載工具信息、人員信息、組織信息、權限管理等;

  具有數據追溯功能，完成運行數據、過程信息記錄，建立關系存儲結構，可關聯索引追溯;

  支持圖片、文字、視頻、PPT等多媒體的文檔管理及在線瀏覽。

  包含可運行在PDA等設備的APP輔助作業功能。

  1) 基礎信息：支持批量導入與批量維護。包括倉庫信息(庫區、庫位、庫內設備)、物資信息(裝備、藥材及包材)、單位部門信息(上下級單位)、供應商管理、裝載工具信息(箱、托盤、車輛等)、人員信息(角色、所屬分組、崗位、權限等)。

  2) 規則管理：包括各種上下架規則、編碼規則、預警規則、定時任務等。

  3) 標簽管理：支持對物資或容器等通過二維碼標簽或RFID標簽進行標記和識別。標簽具有唯一性，可用于全流程追溯。

  4) 入庫管理：支持到貨物資沒有條碼時對其賦碼的操作。支持先上架到待檢區，質檢完成后再移到正式庫位。上架時，支持手動指定上架庫位，或者系統推薦上架庫位。支持不同類型的物資綁定不同的庫區。

  5) 出庫管理：根據核化生醫學保障任務類別和規模大小，自動生成出庫計劃單，含專業裝備、通用保障裝備和運輸車輛等數量、定位等信息。管理員審核后，生成揀貨任務單。支持將一個揀貨任務單分配給多個操作人員，同時揀貨。操作人員將揀完的物資轉移到發貨集貨區，當物資齊套時，即可裝車部署。

  6) 安全庫存預警：當庫內庫存數量低于裝備物資的安全庫存閾值時，生成預警記錄，提示倉庫管理人員。

  7) 效期預警：對于有使用期限的物資，需要支持設置物資的有效期限以及預警期限規則。當當前時間超過預警期限時，生成一條預警記錄。預警期限需支持天數設置或者效期的百分比設置。

  8) 庫齡預警：對于規定時間內沒有出庫操作的物資，可以認為是閑置物資，可提醒倉庫管理人員處理。

  9) 溫濕度預警：對接溫濕度傳感器，記錄環境溫濕度變化，當采集到的數據超過設定值時，生成預警記錄。

  10) 盤點管理：能夠自動/手動創建盤點單，指明要盤點的物資、庫位、容器等信息，并且支持盤點單的打印。支持多人同時盤點，系統自動為每人分配盤點明細。支持對盤點單以及盤點結果的實時查詢。支持日盤、周盤、月盤盤點方式，盤點日期可設置。支持靜態盤點、循環盤點、動態盤點。盤點結果有差異時，支持復盤。盤點結果需審核后才能生效。

  11) 計量質控：支持為不同物資綁定不同的質檢規則。根據質檢規則規定的周期，系統自動生成質檢任務。在質檢小組人員執行過程中，如果發現不合格品，可將物資標記為異常狀態，并記錄在質檢任務日志中。質檢后的異常物資，可以選擇移動到不良品區、報廢或者出庫維修等。

  12) 庫存調整：支持庫內物資的位置變動操作。當庫內由其他原因導致數量變化時，支持物資數量的修改，修改數量時需記錄變動原因。

  13) 安防視頻監控：支持調取裝備相關的視頻監控記錄。

  14) 文檔管理：支持在裝備藥材基礎信息中，上傳文檔、視頻，支持在線預覽視頻、ppt等文檔。

  15) 支持多終端：支持操作人員通過PC及PDA終端操作。

  16) 大屏看板：顯示當前庫內的各項預警記錄，包括安全庫存預警、效期預警、溫濕度預警等，顯示進行中的任務及其狀態。顯示視頻實時監控內容。

  17) 報表管理：包括但不限于出入庫日/月報表、庫存統計報表、庫存周轉率報表、期初期末報表、各種預警報表。支持自定義顯示報表字段。

  18) 分隊編組及管理：根據系統內分隊人員目錄、在位情況及崗位認證結果，結合不同類型核化生應急事件類型，自動生成應急分隊抽組名單、任命各組負責人。

  三、部署架構

  本項目系統硬件主要由服務器、數據采集終端、環境監控設備、視頻監控設備、可視化展示終端構成。具體應用主要如下：

  (1) 服務器：包括應用服務器、數據庫服務器、視頻服務器，應用服務器主要部署系統應用程序，數據庫服務器存儲數據，視頻服務器存儲視頻。

  (2) 數據采集終端：包括RFID數據采集終端、條碼數據采集終端，分別采集RFID、條碼信息，應用于收貨、上架、揀貨、盤點、移庫等業務中。

  (3) 環境監控設備：包括環境監控主機與溫濕度傳感器，采集溫濕度數據，并傳輸至服務器端。

  (4) 視頻監控設備：主要是網絡攝像機，進行視頻的采集，通過網絡傳輸到視頻服務器。

  (5) 可視化展示終端：展示庫房管理的待辦事項、出入庫數據、預警、庫存信息。

  四、網絡結構

  建立服務于倉儲管理的的網絡基礎設施，以光纖模式接入局域網，建設各個終端與服務器之間的通訊。需要部署有線和無線網絡，主要應用于倉儲信息系統的數據傳輸，包括采集終端、環境監控、視頻監控、看板顯示終端等硬件設備的互聯互通。

  網絡結構拓撲圖如下：

  五、信息交互關系

  (1)支持與上層系統集成，集成內容包括但不限于物資、單位、庫位等基礎數據、出入庫計劃、出入庫憑證、庫存接口。

  (2)支持與相關硬件控制系統集成，包括智能采集設備、傳感器等，數據傳遞方式支持請求/應答方式、數據推送方式、數據請求等交互方式。

  (3)支持系統集成接口的擴展開發，需兼容市場主流集成技術，如WebService及Restful;可支持消息異步交互的機制。

  (4)支持硬件控制系統接口的擴展開發，需兼容行業主流工業協議：EtherNet/IP Adapter 、Modbus TCP、RS232/485、MQTT等。

  (5)系統應采用統一數據源，設計統一數據模型結構。

  六、自主可控設計

  本系統所有設計均為SmartWMS自主設計，全面掌握核心技術，關鍵零部件和終端采用國產品牌，實現信息系統從硬件到軟件的自主研發、生產、升級、維護的全程可控;包括對信息和信息系統實施安全監控管理，防止非法利用信息和信息系統等。

  七、遵循的技術體系與標準規范
